Potraga za upotrebljivošću Koristi sofisticirani dizajn poklopca i dizajniran je uzimajući u obzir dostupnost stola i rukovanje obratkom dizalicom. Ostale značajke za bolju obradivost također su ugrađene u cijeli stroj. Hidraulička jedinica i ostali periferni uređaji koji zahtijevaju periodično održavanje smješteni su na lako dostupno mjesto kako bi se poboljšala mogućnost održavanja.
Veći učinak vretena Dodano S3 15% nazivne izlazne snage i momenta; Poboljšajte kratkotrajnu sposobnost oštrog rezanja; Skratite vrijeme ubrzanja, usporavanja i krutog tapkanja.
Vretenasti motor nove generacije Inteligentna kontrola opterećenja vretena; Učinkovitost grube obrade povećana je za 28%.
Novi HMI lakši Često korištene funkcije mijenjaju se od složenih postavki zaključavanja do rada jednim ključem.
Obrada sustava je jača Jednostavno podešavanje razine točnosti obrade.
Pametna proizvodnja Praktična IoT ekspanzija; Uključite sve glavne ugovore.
Brz i pouzdan ATC spremnik alata
Električni ormar klima uređaj Cijeli asortiman standardnih "električnih ormarića klima uređaja". Spriječite ulazak prašine, uljne magle i vlage u unutrašnjost električnog ormarića, elektronički kontrolirajte temperaturu, održavajte konstantnu temperaturu električnog ormarića, poboljšajte radnu učinkovitost cijelog stroja i vijek trajanja elektroničkih komponenti. Osim vrhunskih performansi, također štiti životni vijek i stopu iskorištenja stroja.

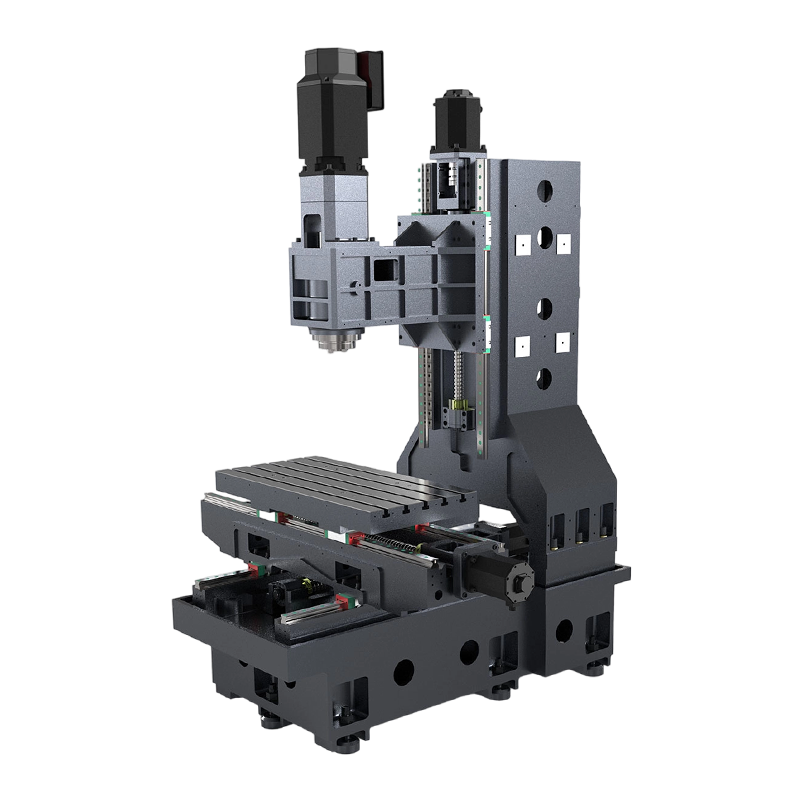

Struktura Trup i sjedište su ojačani planinskim rebrima, a linija toka sile je najkraća kako bi se osigurala najbolja krutost. Na temelju izvrsnog inženjerskog dizajna, rebra baze i stupa obradnog centra mogu se oduprijeti torziji, amortizirati udarce i prenijeti vibracije rezanja na područje koje nije rezno. Stup koristi dizajn zakretne cijevi koji pruža izvrsnu krutost i otpornost na savijanje i torziju. Izuzetno širok dizajn baze smanjuje težište baze i prilagođava težište stroja na optimalnu stabilnu visinu. Dno stupa je prošireno kako bi se povećala stabilnost stroja.
Troosni kuglični vijak s predpovlačenjem Uvezeni JIS-C3 brusni vijak s prethodno zategnutom maticom kako bi se eliminirao zazor, visoka otpornost na toplinu, otpornost na habanje, otpornost na uvijanje i dug radni vijek, osiguravajući visoko preciznu obradu stroja i usvajanje uvezenog preciznog volumena. Stroj za punjenje ulja osigurava podmazivanje mehanizma aksijalnog dodavanja.
Kompozitni precizni zračni kompresor Osigurajte dovod čistog zraka i detekciju tlaka komponenti stroja. više pouzdana kontrola rada ventila za tlak zraka. povećajte separator kapljica vode kako biste uklonili vlagu vanjskog izvora.
Tehnički parametri
Model
Jedinica
EV850
Putovanje (X/Y/Z)
mm
800/500/500
Dimenzija radnog stola
mm
1000x500
T-utor
mm
5-18Tx90
Maksimalno opterećenje
kg
400
Udaljenost od vrha vretena do stola
mm
150-650 (prikaz, ostalo).
Udaljenost od središta vretena do okomitog stupa
mm
550
Vreteno
Konus
BT40
Brzina rotacije
broj okretaja u minuti
12000
FANUC Snaga motora
kW
7.5/11/15
MITSUBISHI Snaga motora
kW
7.5/11/15
Troosni
FANUC Snaga motora (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Snaga motora (X/Y/Z)
kW
2,0/2,0/3,0
Specifikacija tračnica (X/Y/Z)
mm
Valjak: 35
Broj klizača (X/Y/Z)
PC
4/4/4
Veličina vijka
mm
JIS C3: Φ40
G01 Brzina punjenja
mm/min
1-10000
G01 Brzina kretanja (X/Y/Z)
m/min
48/48/48
Pozicijska točnost
mm
±0,005/300
Ponovljena točnost pozicioniranja
mm
±0,003/300
Magazin alata
Knjižnica manipulatora
kom.
24
Vrijeme je za promjenu rezača alata
s
1.3-1.8
Maksimalna duljina alata
mm
300
Maksimalni promjer alata (sve rupe za alate pune su alata)
mm
78
Maksimalni promjer alata (rupe za alat su prazne lijevo i desno)
Nantong New Era Technology Co., LTD se više od 20 godina specijalizira za razvoj, dizajn i proizvodnju numerički upravljanih strojeva i CNC alatnih strojeva. Imamo profesionalni tim za razvoj tehnologije, proizvodnju i prodajne usluge.
Kao profesionalni OEM Ekonomični VMC EV850 proizvođači i ODM Ekonomični VMC EV850 tvrtka, New Era kontinuirano usvaja napredna znanstvena i tehnološka dostignuća iz zemlje i inozemstva te se razvila u profesionalnog proizvođača s potpunim proizvodnim i montažnim centrom. Uvijek pružamo kupcima najbolja rješenja i stvaramo maksimalnu vrijednost visokokvalitetnim proizvodima i savršenim uslugama.
