Potraga za upotrebljivošću Koristi sofisticirani dizajn poklopca i dizajniran je uzimajući u obzir dostupnost stola i rukovanje obratkom dizalicom. Ostale značajke za bolju obradivost također su ugrađene u cijeli stroj. Hidraulička jedinica i ostali periferni uređaji koji zahtijevaju periodično održavanje smješteni su na lako dostupno mjesto kako bi se poboljšala mogućnost održavanja.
Veći učinak vretena Dodano S3 15% nazivne izlazne snage i momenta; Poboljšajte kratkotrajnu sposobnost oštrog rezanja; Skratite vrijeme ubrzanja, usporavanja i krutog tapkanja.
Vretenasti motor nove generacije Inteligentna kontrola opterećenja vretena; Učinkovitost grube obrade povećana je za 28%.
Novi HMI lakši Često korištene funkcije mijenjaju se od složenih postavki zaključavanja do rada jednim ključem.
Obrada sustava je jača Jednostavno podešavanje razine točnosti obrade.
Pametna proizvodnja Praktična IoT ekspanzija; Uključite sve glavne ugovore.
Brz i pouzdan ATC spremnik alata
Električni ormar klima uređaj Cijeli asortiman standardnih "električnih ormarića klima uređaja". Spriječite ulazak prašine, uljne magle i vlage u unutrašnjost električnog ormarića, elektronički kontrolirajte temperaturu, održavajte konstantnu temperaturu električnog ormarića, poboljšajte radnu učinkovitost cijelog stroja i vijek trajanja elektroničkih komponenti. Osim vrhunskih performansi, također štiti životni vijek i stopu iskorištenja stroja.

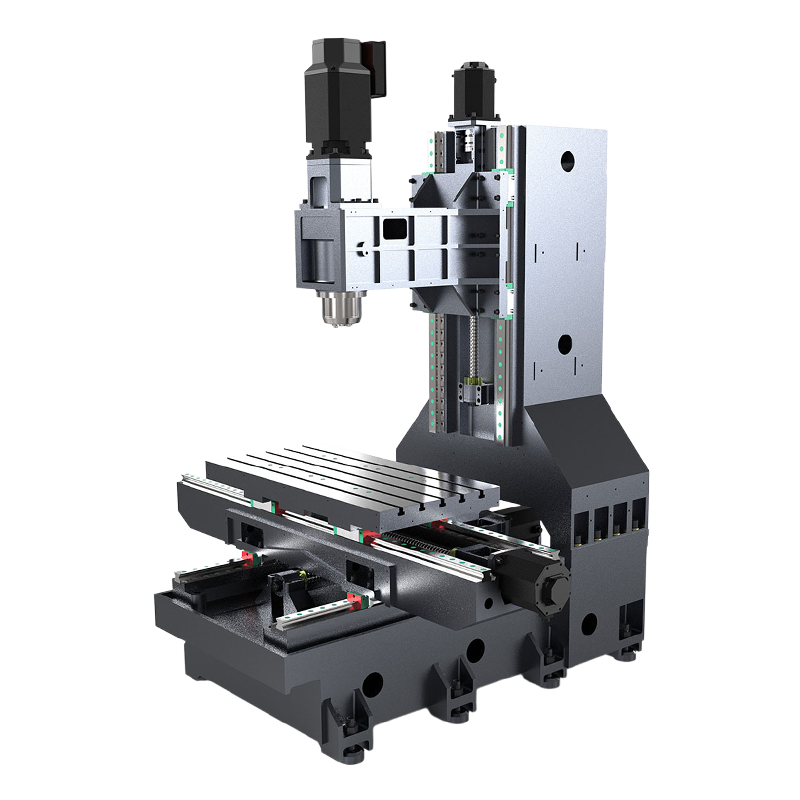

Struktura Trup i sjedište su ojačani planinskim rebrima, a linija toka sile je najkraća kako bi se osigurala najbolja krutost. Na temelju izvrsnog inženjerskog dizajna, rebra baze i stupa obradnog centra mogu se oduprijeti torziji, amortizirati udarce i prenijeti vibracije rezanja na područje koje nije rezno. Stup koristi dizajn zakretne cijevi koji pruža izvrsnu krutost i otpornost na savijanje i torziju. Izuzetno širok dizajn baze smanjuje težište baze i prilagođava težište stroja na optimalnu stabilnu visinu. Dno stupa je prošireno kako bi se povećala stabilnost stroja.
Troosni kuglični vijak s predpovlačenjem Uvezeni JIS-C3 brusni vijak s prethodno zategnutom maticom kako bi se eliminirao zazor, visoka otpornost na toplinu, otpornost na habanje, otpornost na uvijanje i dug radni vijek, osiguravajući visoko preciznu obradu stroja i usvajanje uvezenog preciznog volumena. Stroj za punjenje ulja osigurava podmazivanje mehanizma aksijalnog dodavanja.
Kompozitni precizni zračni kompresor Osigurajte dovod čistog zraka i detekciju tlaka komponenti stroja. više pouzdana kontrola rada ventila za tlak zraka. povećajte separator kapljica vode kako biste uklonili vlagu vanjskog izvora.
Tehnički parametri
Model
Jedinica
EV1060
Putovanje (X/Y/Z)
mm
1000/600/600
Dimenzija radnog stola
mm
1200x600
T-utor
mm
5-18Tx100
Maksimalno opterećenje
kg
800
Udaljenost od vrha vretena do stola
mm
120-720 (prikaz, stručni).
Udaljenost od središta vretena do okomitog stupa
mm
650
Vreteno
Konus
BT40
Brzina rotacije
broj okretaja u minuti
12000
FANUC Snaga motora
kW
7.5/11/15
MITSUBISHI Snaga motora
kW
7.5/11/15
Troosni
FANUC Snaga motora (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Snaga motora (X/Y/Z)
kW
2,0/2,0/3,0
Specifikacija tračnica (X/Y/Z)
mm
Valjak: 45/45/45
Broj klizača (X/Y/Z)
PC
4/4/4
Veličina vijka
mm
JIS C3: Φ40
G01 Brzina punjenja
mm/min
1-10000
G01 Brzina kretanja (X/Y/Z)
m/min
36/36/36
Pozicijska točnost
mm
±0,005/300
Ponovljena točnost pozicioniranja
mm
±0,003/300
Magazin alata
Knjižnica manipulatora
kom.
24
Vrijeme je za promjenu rezača alata
s
1.3-1.8
Maksimalna duljina alata
mm
300
Maksimalni promjer alata (sve rupe za alate pune su alata)
mm
78
Maksimalni promjer alata (rupe za alat su prazne lijevo i desno)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM Ekonomični VMC EV1060 manufacturers and ODM Ekonomični VMC EV1060 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
