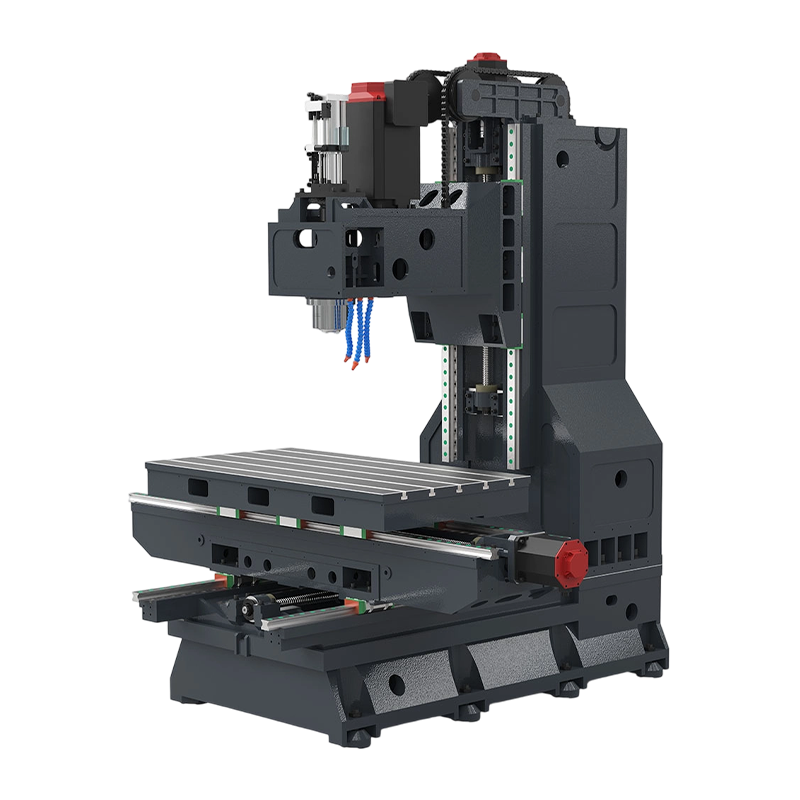

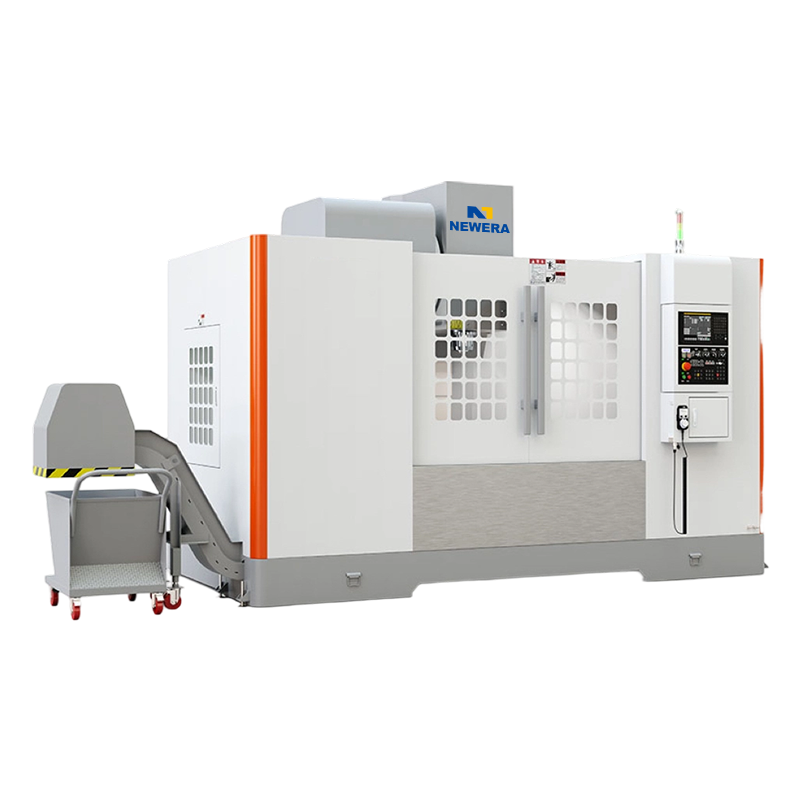

Vertikalni obradni centar velikog hoda VF138 Proizvođači, tvrtka

CNC EDM u odnosu na konvencionalni EDM: kontrola, točnost, podešavanje i razlike u cijeni -2026 -11-04

Dva stroja za utapanje kalupa mogu sjediti jedan pored drugog s istom veličinom stola, istim generatorskim ormarićem i sličnim otiskom površine, a opet biti posve različiti alati u svakodnevnoj ...

Kako radi EDM strojna obrada? Iskrište, fizika dielektrika i pražnjenja -2026 -10-28

Unutarnji kut od 0,3 mm na dnu 58 HRC H13 umetka je točka gdje glodanje prestaje biti opcija. Radijus kuta manji je od bilo kojeg praktičnog rezača, materijal će ubiti vrh tvrdog metala u jednom...

CNC EDM stroj za rezanje žice: specifikacije, troškovi i vodič za kupnju za trgovine kalupima -2026 -10-21

Očvrsla D2 matrica za utiskivanje, probijač od tvrdog metala, umetak matrice za ekstruziju — kada ovi dijelovi izađu iz peći na 58 do 62 HRC, glodanje je gotovo i brušenje postaje sporo i skupo....

EDM tehnologija: Primjene, kriteriji odabira i praktične upute -2026 -10-20

Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cu...

Model	Jedinica	VF138
Putovanje (X/Y/Z)	mm	1300/800/700
Dimenzija radnog stola	mm	1500x800
T-utor	mm	5-18Tx145
Maksimalno opterećenje	kg	900
Udaljenost od vrha vretena do stola	mm	140-840 (prikaz, stručni).
Udaljenost od središta vretena do okomitog stupa	mm	845
Vreteno
Konus		BT40
Brzina rotacije	broj okretaja u minuti	10000/12000 (izborno)
FANUC Snaga motora	kW	15.11.18.5
MITSUBISHI Snaga motora	kW	15.11.18.5
Troosni
FANUC Snaga motora (X/Y/Z)	kW	3,0/3,0/3,0
MITSUBISHI Snaga motora (X/Y/Z)	kW	3,0/3,0/3,0
Specifikacija tračnica (X/Y/Z)	mm	Valjak: 45/45/45
Broj klizača (X/Y/Z)	PC	6/4/6
Veličina vijka	mm	JIS C3: Φ40
G01 Brzina punjenja	mm/min	1-10000
G01 Brzina kretanja (X/Y/Z)	m/min	30/30/20
Pozicijska točnost	mm	±0,005/300
Ponovljena točnost pozicioniranja	mm	±0,003/300
Magazin alata
Knjižnica manipulatora	kom.	24
Vrijeme je za promjenu rezača alata	s	1.3-1.8
Maksimalna duljina alata	mm	300
Maksimalni promjer alata (sve rupe za alate pune su alata)	mm	78
Maksimalni promjer alata (rupe za alat su prazne lijevo i desno)	mm	120
Maksimalna težina rezača alata	kg	8
ostalo
Težina stroja	t	8.5
Zahtjev za snagom	kVA	30
Zahtjev za pritiskom	kgf/cm²	6
Okvirna dimenzija	mm	3800x3460x3040
