Koja je razlika između VMC i HMC?

VMC u odnosu na HMC : Ključna razlika u jednoj rečenici

Temeljna razlika između a vertikalni obradni centar (VMC) i horizontalni obradni centar (HMC) svodi se na orijentaciju vretena: VMC drži svoj rezni alat u vretenu koje je usmjereno ravno prema dolje, okomito na radni stol, dok HMC drži svoje vreteno vodoravno, paralelno s radnim stolom . Ta jedina razlika u geometriji mijenja način na koji strugotine padaju iz zone rezanja, koliko se lako dio može obraditi s više strana bez ručnog premještanja i kako je svaki stroj obično raspoređen na podu radionice.

U praktičnom smislu, CNC vertikalni obradni centar ima tendenciju lakšeg programiranja, učitavanja i nadzora, budući da je zona rezanja vidljiva odozgo, a raspored upravljanja je općenito jednostavniji. Horizontalni obradni centar, nasuprot tome, izgrađen je oko sustava rotirajućih paleta ili osovina koji dopuštaju da se dio obrađuje na nekoliko strana u jednom postavu, što odgovara velikoj količini proizvodnje s više strana. Ostatak ovog vodiča objašnjava kako se te razlike pojavljuju u stvarnom radničkom okruženju, zajedno s praktičnim smjernicama za odabir pravog okomitog centra za glodanje za uobičajene proizvodne potrebe.

Kako orijentacija vretena oblikuje performanse stroja

Orijentacija vretena nije samo detalj rasporeda; utječe na gotovo svaku radnu karakteristiku obradnog centra. Okomito vreteno pruža operateru jasnu liniju pogleda u zonu rezanja, što općenito čini VMC stroj lakšim za postavljanje i nadzor, posebno za trgovine koje izvode različite poslove manjeg opsega. Horizontalno vreteno omogućuje da strugotine gravitacijom padaju s područja rezanja umjesto da se skupljaju oko alata, što podržava dulje cikluse rezanja bez nadzora na HMC-u.

Ovaj radarski grafikon uspoređuje vertikalni obradni centar i horizontalni obradni centar kroz šest operativnih čimbenika koristeći ilustrativnu kompozitnu ocjenu, a ne jedno fiksno mjerenje, budući da performanse u stvarnom svijetu ovise o specifičnom stroju i primjeni. VMC ima višu ocjenu vidljivosti operatera, jednostavnosti programiranja i učinkovitosti traga, zbog čega mnoge opće obrade i radionice za izradu kalupa biraju vertikalni obradni centar kao svoj prvi ili primarni stroj. HMC daje više ocjene na višestranoj strojnoj obradi i kontinuiranoj automatizaciji , odražavajući njegovu snagu u masovnoj proizvodnji gdje je dijelu potrebno nekoliko strana strojno obrađenih bez ručnog premještanja. Evakuacija strugotine također malo pogoduje HMC-u, budući da gravitacija lakše odnosi strugotine s horizontalnog vretena nego s okomitog.

VMC vs HMC: Usporedba značajki jedna uz drugu

Donja tablica ukratko prikazuje usporedbu tipičnog CNC vertikalnog obradnog centra i tipičnog horizontalnog obradnog centra po značajkama koje su najvažnije pri planiranju rasporeda pogona ili novog procesa obrade.

Što je vertikalni obradni centar i kako radi?

Vertikalni obradni centar je CNC alatni stroj koji koristi okomito orijentirano vreteno za pogon rotirajućeg alata za rezanje u radni komad pričvršćen na radnom stolu ispod njega. Kretanje duž X, Y i Z osi kontrolira CNC program, omogućujući alatu da slijedi precizne putanje za glodanje, bušenje, bušenje ili urezivanje metala ili drugih materijala. Većina vertikalnih obradnih centara uključuje automatsku izmjenu alata, koja omogućuje stroju prebacivanje između više alata za rezanje tijekom jednog programa bez intervencije operatera.

Kako VMC obrađuje tipičan posao

1. Radni komad se stavlja i učvršćuje za radni stol pomoću učvršćenja ili škripca.
2. CNC kontroler učitava program, a automatski izmjenjivač alata odabire prvi traženi alat.
3. Vreteno rotira alat dok se osi X, Y i Z pomiču prema programiranoj putanji alata.
4. Rashladno sredstvo se primjenjuje za upravljanje toplinom i uklanjanje strugotine s područja rezanja dok se materijal uklanja.
5. Izmjenjivač alata automatski mijenja alate dok se program kreće između operacija glodanja, bušenja ili narezivanja.
6. Nakon završetka programa, gotovi dio se pregledava i uklanja s radnog stola.

Osnovne komponente vertikalnog obradnog centra

• Vreteno: drži i okreće rezni alat duž okomite osi.
• Stup i baza: osiguravaju krutu strukturu koja podržava točnost pod opterećenjem rezanja.
• Radni stol ili sedlo: drži radni komad i pomiče se duž programiranih osi.
• Automatski izmjenjivač alata (ATC): pohranjuje i mijenja alate za rezanje tijekom programa.
• Kuglični vijci i linearne vodilice: pretvaraju rotaciju motora u precizno linearno kretanje po osi.
• CNC kontroler: čita program i koordinira brzinu vretena, kretanje osi i promjene alata.
• Sustav rashladnog sredstva: upravlja toplinom i pomaže u uklanjanju strugotine tijekom rezanja.

Gdje vertikalni obradni centri Excel

Vertikalni obradni centar obično je uobičajena početna točka za trgovine koje se bave raznolikim poslovima, budući da ga je općenito lakše programirati, postaviti i nadzirati nego horizontalni stroj. Grafikon u nastavku ilustrira kako se usvajanje VMC strojeva razlikuje u nekoliko uobičajenih proizvodnih sektora.

Ovaj horizontalni trakasti dijagram odražava koliko se često vertikalni obradni centar koristi u nekoliko proizvodnih sektora, na temelju općih obrazaca industrije, a ne jednog skupa podataka. Stope izrade kalupa i kalupa su najviše, budući da VMC-ova jasna vidljivost operatera i fleksibilan pristup alatu odgovaraju detaljnoj, često jednokratnoj geometriji koja se nalazi u radu s alatima. Automobilske komponente i opće inženjerstvo također pokazuju snažno prihvaćanje , što odražava koliko se široko koristi CNC obradni centar za automobilske dijelove za nosače, kućišta i druge komponente srednje složenosti. Rad u zrakoplovstvu i elektronici i dalje se oslanja na vertikalne obradne centre, iako ti sektori češće kombiniraju VMC s drugom specijaliziranom opremom ovisno o toleranciji i zahtjevima materijala.

Gdje Horizontalni obradni centri Excel

HMC je općenito jači izbor kada obujam proizvodnje poraste i dijelovi trebaju strojno obraditi na više strana. Bazeni paleta i stolovi za osovine dopuštaju HMC-u da automatski indeksira izradak između operacija, što smanjuje ručno rukovanje i podržava dulji rad bez nadzora. To čini horizontalne obradne centre uobičajenim za automobilsku, industrijsku opremu i komponente teških strojeva velike količine gdje se isti dio s više površina proizvodi opetovano.

• Višestruke površine dijela često se mogu obraditi u jednoj postavci korištenjem rotacijskog indeksiranja.
• Odvod strugotine potpomognut gravitacijom podržava dulje cikluse rezanja s manje prekida.
• Sustavi paleta omogućuju strojnu obradu jednog dijela dok se drugi utovaruje, podržavajući kontinuiranu proizvodnju.

Koliko je precizan vertikalni obradni centar?

Vertikalni obradni centri općenito se klasificiraju kao precizna oprema, a pravilno održavan, dobro kalibriran VMC stroj obično se koristi za tolerancije u rasponu od niskih mikrona do tisućinki milimetra, ovisno o specifičnom stroju, alatu i materijalu. Ostvariva točnost ovisi o čimbenicima uključujući kvalitetu kugličnog vretena i linearne vodilice, toplinsku stabilnost strukture, odstupanje vretena i način na koji CNC kontroler kompenzira te varijable tijekom rezanja.

Ovaj linijski grafikon ilustrira opći trend u industriji, a ne specifikaciju bilo kojeg pojedinačnog stroja: tipična točnost pozicioniranja koja se može postići na CNC obradnim centrima poboljšana je tijekom posljednjih desetljeća kako su kuglični vijci, linearne vodilice, toplinska kompenzacija i algoritmi kontrolera napredovali. Moderni visokoprecizni vertikalni obradni centri obično rade u strožem rasponu točnosti od strojeva napravljenih prije nekoliko desetljeća , koji je proširio asortiman dijelova koji se mogu proizvoditi bez sekundarnih doradnih operacija. Stvarna točnost na bilo kojem određenom stroju i dalje ovisi o pravilnoj kalibraciji, redovitom održavanju i usklađivanju stroja s tolerancijom koju aplikacija zahtijeva. Vertikalni obradni centar može obraditi širok raspon materijala unutar ovih tolerancija, uključujući aluminij, čelik, nehrđajući čelik, lijevano željezo i razne inženjerske plastike, pod uvjetom da su brzina vretena, brzina posmaka i alat usklađeni s materijalom koji se reže.

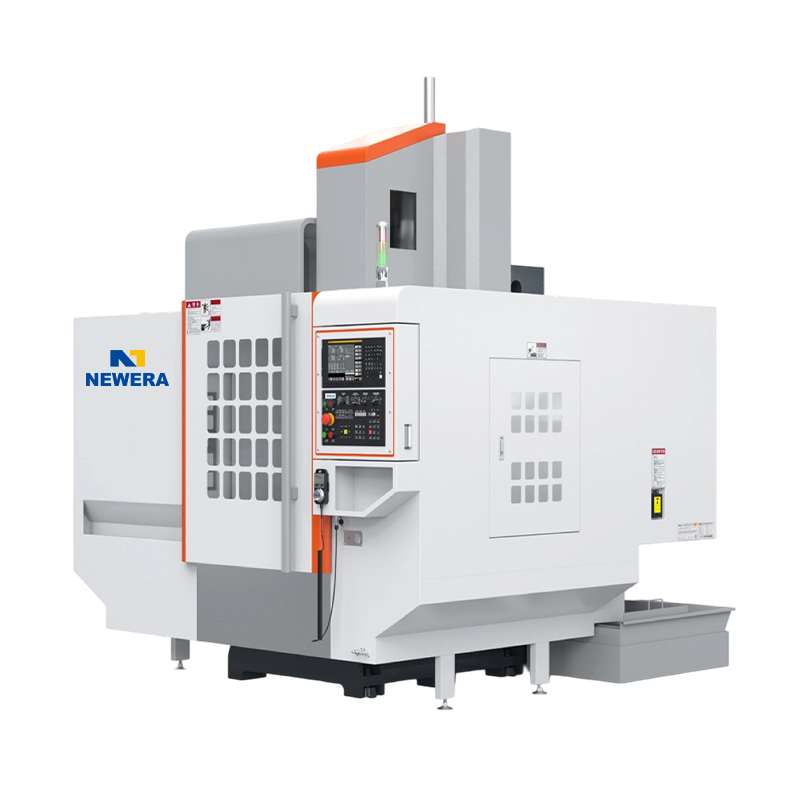

Odabir pravog okomitog obradnog centra za vašu primjenu

Nakon što je radionica odlučila da vertikalni obradni centar odgovara njezinim proizvodnim potrebama, sljedeći korak je usklađivanje konfiguracije s radnim opsegom i zahtjevima vretena posla. Vertikalni obradni centar s 3 osi pokriva većinu općenitih poslova glodanja, bušenja i narezivanja navoja, dok je konus vretena okomitog obradnog centra BT40 uobičajeni izbor za balansiranje krutosti alata sa širokim izborom standardnog alata. Trgovine koje rade s većim kalupima ili produženim radnim komadima obično gledaju prema konfiguracijama s velikim hodom ili 4-smjernom konfiguracijom Y-osi umjesto kompaktnog standardnog modela.

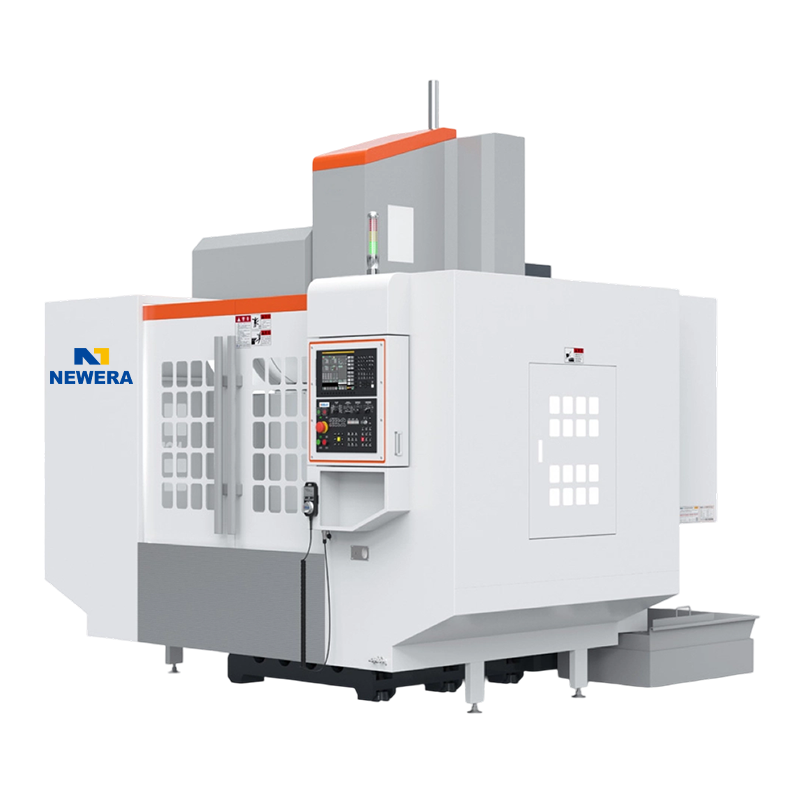

Ovaj dijagram u stupcu uspoređuje relativnu veličinu radne omotnice u uobičajenim serijama proizvoda okomitog obradnog centra, koristeći ilustrativni indeks umjesto točnih mjerenja putovanja, budući da specifične dimenzije variraju ovisno o modelu. Kompaktna serija odgovara manjim dijelovima usmjerenim na detalje i trgovinama s ograničenim prostorom, dok je serija velikog hoda izgrađena oko proširenog radnog opsega za veće kalupe ili predimenzionirane industrijske komponente. 4-smjerna konfiguracija Y-osi nalazi se između dvije, nudeći produženi hod duž jedne osi za podršku širim radnim komadima ili postavkama s više učvršćenja bez punog otiska stroja velikog hoda. Tablica u nastavku prikazuje kako je tipična linija proizvoda okomitog obradnog centra organizirana prema konfiguraciji i najprikladnijem slučaju upotrebe.

O Nantong New Era Technology Co., LTD

Nantong New Era Technology Co., LTD specijalizirao se za razvoj, projektiranje i proizvodnju strojeva za numeričko upravljanje i CNC alatnih strojeva više od 20 godina, uz podršku predanog tima u tehnološkom razvoju, proizvodnji i prodajnim uslugama. Tvrtka djeluje kao proizvođač vertikalnih obradnih centara i dobavljač CNC vertikalnih obradnih centara, radeći s kompletnom internom proizvodnjom i procesom montaže.

Kao OEM proizvođač vertikalnih obradnih centara i tvrtka za ODM VMC strojeve, Nantong New Era podržava međunarodne klijente koji traže OEM CNC obradni centar izgrađen prema specifičnim konfiguracijskim zahtjevima, uključujući opcije 3-osnog i 4-smjernog okomitog obradnog centra s Y-osom. Asortiman proizvoda tvrtke, koji obuhvaća kompaktne, standardne i serije s velikim hodom, namijenjen je pružanju trgovinama od proizvođača strojeva VMC u Kini niz konfiguracija industrijskih vertikalnih obradnih centara prilagođenih izradi kalupa, proizvodnji automobilskih dijelova i općem preciznom inženjerstvu.
