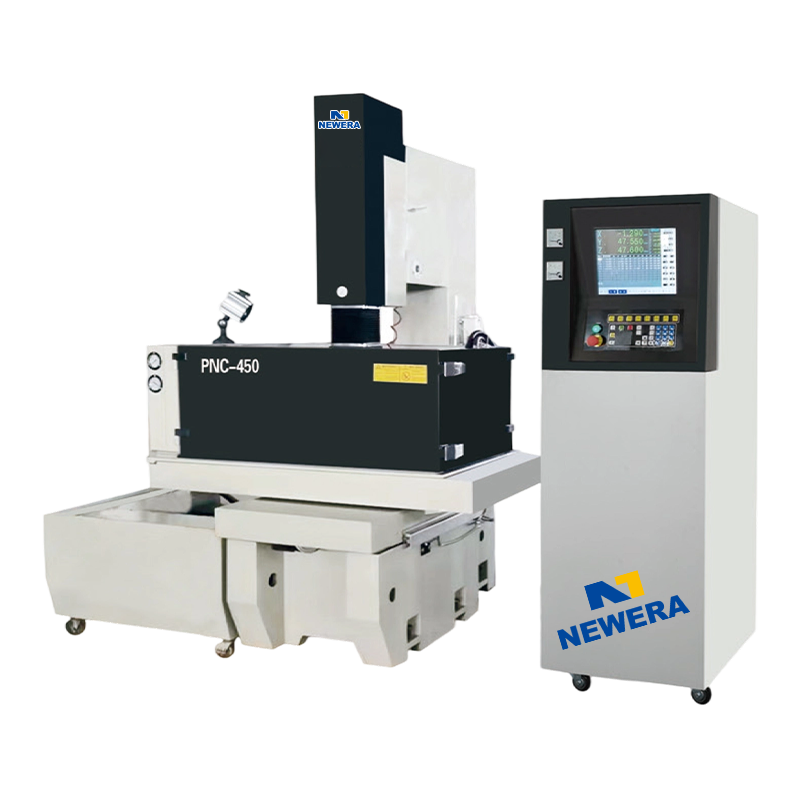

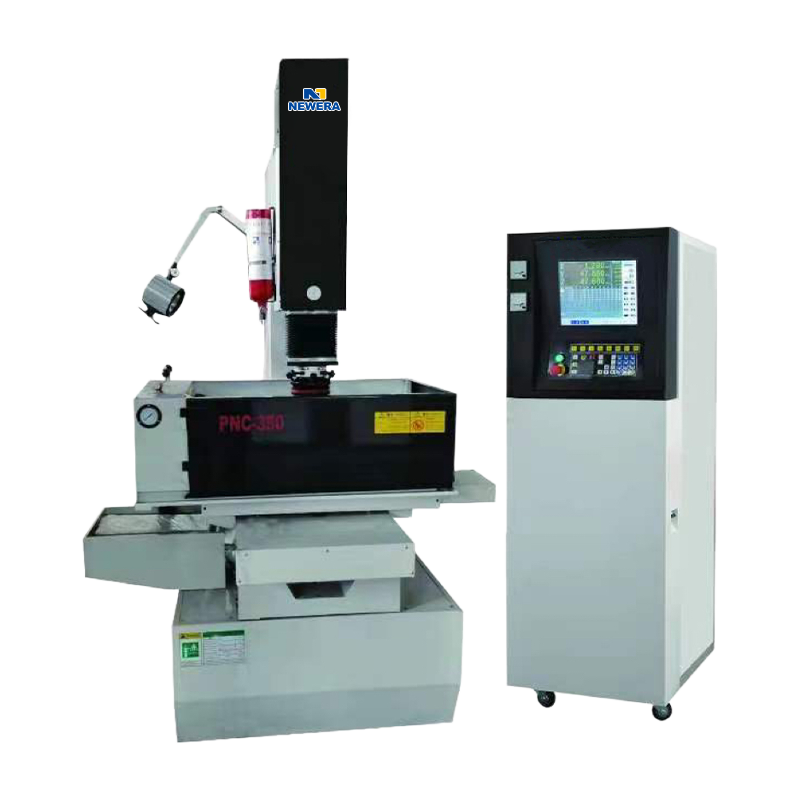

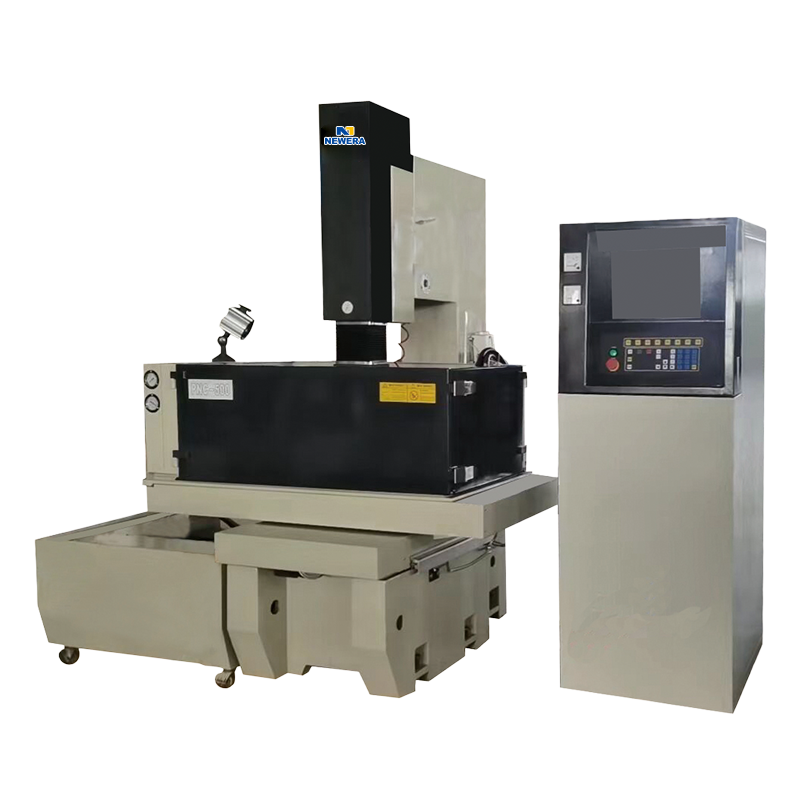

Vodič za početnike: Kako upravljati PNC EDM strojem za tonjenje?

Beskontaktna erozija

Iskre nagrizaju materijal bez mehaničke sile, eliminirajući otklon alata i izobličenje izratka — kritično za umetke kalupa s tankim stijenkama.

Programabilna kontrola

PNC sustavi pohranjuju orbitalne strategije, povećanja dubine i faze završne obrade površine, omogućujući obradu bez svjetla i visoku ponovljivost kroz serijsku proizvodnju.

Fleksibilnost materijala

Obrađuje bilo koji vodljivi materijal bez obzira na tvrdoću — prethodno kaljeni alatni čelik (58–62 HRC), karbid, Inconel — bez opasnosti od pucanja ili žarenja.

Pokretanje od previsoke struje

Početnici često počinju s agresivnim postavkama struje kako bi uštedjeli vrijeme, što rezultira Ra vrijednostima daleko iznad specifikacije. Uvijek započnite s preporučenom tehnološkom tablicom stroja, a zatim povećajte struju tek nakon provjere srednje kvalitete površine.

Zanemarivanje održavanja dielektrika

Zasićeni filtri i kontaminirana tekućina povećavaju abnormalno stvaranje luka s normalnih 5% na preko 30%, uzrokujući stvaranje rupa i nakupljanje sloja ponovnog lijevanja. Zamijenite filtere svakih 80-120 sati rezanja ili kada razlika tlaka premaši spec.

Ignoriranje kompenzacije istrošenosti elektrode

Neuzimanje u obzir trošenja elektrode dovodi do plitkih šupljina. Uvijek izračunajte očekivano trošenje (istrošenost% × planirana dubina erozije) i dodajte ga programiranoj Z-dubini. Za kritične dubine, izmjerite duljinu elektrode prije i poslije grube faze.

Loše uzemljenje obratka

Labav ili korodiran spoj uzemljenja stvara nestabilno pražnjenje, neravnomjernu eroziju i potencijalno oštećenje stroja. Provjerite priključak kabela za uzemljenje na uređaju i spremniku svake smjene. O čistoj, izravnoj vezi između izratka i šasije stroja ne može se pregovarati.

Nedovoljno ispiranje dubokih karijesa

Kako dubina prelazi 15–20 mm, krhotine se nakupljaju brže nego što ih bočno ispiranje može ukloniti. Upotrijebite ispiranje pod pritiskom kroz elektrodu ili programirajte periodične cikluse "skakanja" (brzo Z povlačenje i ponovno približavanje) za uklanjanje strugotina iz dubokih šupljina.

Preskakanje završne faze

Gruba obrada ostavlja ponovno lijevani sloj debljine 5-20 µm koji je krt i ima mikropukotine. Završni prolaz pri niskoj struji (2–4 A, Ton 5–15 µs) uklanja ovaj sloj, poboljšava završnu obradu površine za 60–75 % i neophodan je za kalupe koji zahtijevaju otpornost na zamor ili poliranje.

Proizvodnja kalupa za injekcijsko ubrizgavanje

Kalupi s dubokim šupljinama s oštrim kutovima, teksturiranim površinama i sustavima klizača s više vrata. EDM strojevi prethodno kaljeni čelični umeci P20 i H13 koji bi popucali pod konvencionalnim silama glodanja.

Zrakoplovni alati

Profili korijena lopatica turbine, učvršćenja košuljica za izgaranje i kalupi za oblikovanje od inconela 718 i titanskih legura. EDM održava integritet geometrije na materijalima koji se brzo stvrdnjavaju pod alatima za rezanje.

Kalupi za medicinske uređaje

Mikro-šupljine za vrhove katetera, ručke kirurških instrumenata i kućišta implantabilnih komponenti. Beskontaktni postupak sprječava bilo kakvo metalurško oštećenje biokompatibilnih izradaka od nehrđajućeg čelika i titana.

Matrice za tlačni lijev

Aluminijske i cinčane jezgre i šupljine za tlačni lijev u H13 čeliku za vruće alate. EDM proizvodi složene unutarnje kanale za hlađenje i tanka rebra koja se ne mogu brusiti u očvrslom stanju.

Matrice za štancanje

Umetci matrica za progresivno utiskivanje u alatnom čeliku D2 i M2, gdje EDM proizvodi profile bušotina i profilne dijelove s geometrijom oštrih rubova pri 60 HRC bez rizika od toplinskog pucanja.

Kalupi za elektroničke priključke

Kalupi za kućište konektora visoke gustoće sa značajkama razmaka pinova od 0,3–0,8 mm, nizovima mikro rebara i detaljima slijepih džepova koji zahtijevaju ponovljivost pozicioniranja bolju od ±0,003 mm na alatima s više šupljina.

P1: Koja je razlika između PNC EDM stroja za udubljenje i žičane EDM stroja?

PNC EDM stroj za utapanje kalupa koristi oblikovanu elektrodu (ram) za nagrizanje 3D oblika šupljina u obratku — idealno za šupljine kalupa, džepove kalupa i slijepe elemente. Wire EDM koristi tanku pokretnu žicu za rezanje profila i kontura u 2D ili s blagim sužavanjem, što je najprikladnije za bušenje, predloške i dijelove kroz geometriju. Die sinking EDM obrađuje složene 3D oblike; žičani EDM obrađuje precizno 2D rezanje kontura.

P2: Kakvu završnu obradu površine može postići CNC EDM za utapanje?

Uz višestupanjski proces obrade (gruba → poluzavršna → završna obrada), CNC EDM za utapanje matrice može postići hrapavost površine od Ra 0,2–0,4 µm pomoću bakrenih elektroda pri niskim postavkama struje (2–4 A, Ton 5–15 µs). Faze grube obrade obično proizvode Ra 6,3–12,5 µm. Stvarna završna obrada ovisi o materijalu elektrode, vršnoj struji, trajanju impulsa i učinkovitosti ispiranja.

P3: Može li EDM stroj za udubljenje raditi na kaljenom alatnom čeliku?

Da — i to je jedna od primarnih prednosti precizne EDM obrade. Budući da je uklanjanje materijala električno (ne mehaničko), tvrdoća obratka nema utjecaja na proces. PNC EDM stroj za upuštanje kalupa obrađuje alatni čelik 62 HRC D2 jednako učinkovito kao i žareni meki čelik. To omogućuje proizvođačima kalupa strojnu obradu umetaka nakon toplinske obrade, eliminirajući preradu povezanu s izobličenjem.

P4: Koliko je vremena potrebno za obradu tipične šupljine kalupa s EDM?

Vrijeme ciklusa ovisi o volumenu šupljine, potrebnoj završnoj obradi površine i materijalu elektrode. Grubi vodič: šupljina od 30 cm³ u čeliku P20 do Ra 3,2 µm uz korištenje grafita traje otprilike 4-8 sati strojne obrade, uključujući grube i završne faze. Veće šupljine ili zahtjevi za finijom završnom obradom proporcionalno povećavaju vrijeme ciklusa. PNC automatizacija omogućuje rad bez nadzora tijekom noći, što učinkovito značajno smanjuje stvarno vrijeme isporuke.

P5: Koju dielektričnu tekućinu trebam koristiti u PNC EDM stroju za udubljivanje?

Većina EDM strojeva za udubljenje koristi dielektrično ulje na bazi nafte s točkom paljenja iznad 70°C (158°F) — nikada ga nemojte zamijeniti uljem za rezanje, mineralnim alkoholom ili vodom bez odobrenja proizvođača. Dielektrična konstanta ulja, viskoznost i točka paljenja moraju odgovarati dizajnu generatora stroja. Uvijek koristite stupanj dielektrika koji je naveden u tehničkom priručniku za vaš stroj i zamijenite ga prema rasporedu kako biste održali dosljednu izvedbu pražnjenja.

P6: Je li grafit ili bakar bolji materijal elektrode za izradu EDM kalupa?

Za većinu aplikacija EDM strojeva za izradu kalupa preferira se finozrnati grafit jer se brže obrađuje, manje se troši pri visokoj struji (1–3% naspram 10–15% za bakar tijekom grube obrade) i daje odgovarajuću završnu obradu (Ra 0,4–1,6 µm). Bakar se bira kada primjena zahtijeva najfiniju moguću završnu obradu (Ra ispod 0,3 µm) ili kada se strojno obrađuju izuzetno tanki dijelovi gdje je krtost grafita problem. Mnoge trgovine koriste grafit za grubu obradu i bakar za kritične završne faze.
